香港欧美日韩三级黄色一级电影网站,91精品啪在线观看国产手机,精品国产一区二区三区四区精华,久久激情婷婷

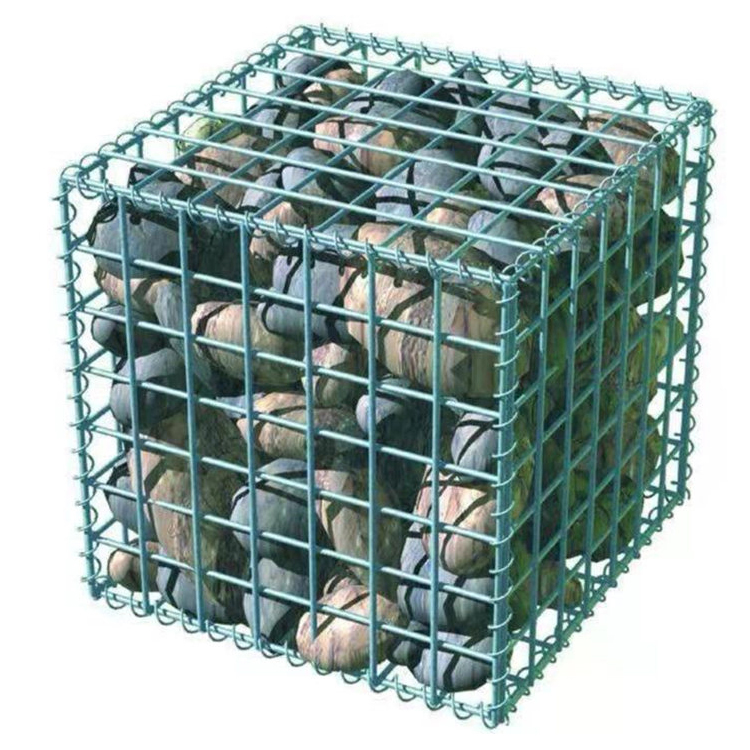

無銹熔接網是一種橫向與縱向鋼絲交叉形成方形網孔的低碳鍍鋅網，橫向鋼絲與縱向鋼絲直徑可以相同，也可以不同，交叉位置采用焊接方式聯結，然后再進行整體鍍鋅處理，確保整體無漏鍍位置。



1.鋼絲要求

鋼絲材料選用鋅-10%鋁-稀土合金鍍層的低碳鋼絲。用于外露面板的鋼絲直徑一般為：橫向4.0mm、縱向5.0mm。用于邊網、隔網、網蓋等非面板的鋼絲直徑一般為：橫向4.0mm、縱向4.0mm。用于扣件的鋼絲直徑為3.0mm。鋼絲的尺寸、外形、重量及允許偏差應符合GB/T700-2006《碳素結構鋼》規定。鋼絲力學性能應符合YB/T5294-2009《一般用途低碳鋼絲》規定。鋼絲未編制成網片前的抗拉強度不小于400N/mm2（400MPa），鋼絲伸長率應不小于3%。焊接點剪斷力不小于2.8KN。

2.鋼絲鍍層要求

鋼絲鍍層鋁含量應不小于10%。橫向4.0mm鋼絲鍍層量應不小于420g/㎡，鍍層薄處厚度不小于45μm；縱向5.0mm鋼絲鍍層量應不小于550g/㎡，鍍層薄處厚度不小于55μm。



3.箱體規格與要求

單個網箱順水流方向長度為2.0m，并在其中部設一片隔斷網片。砌筑時應錯臺砌筑。

4.填充石料要求

填充材料選用水洗鵝卵石，其粒徑大于10cm且不宜超過25cm；填充材料級配應滿足無銹熔接網箱體空隙率的要求，填充料空隙率為小于0.2。
